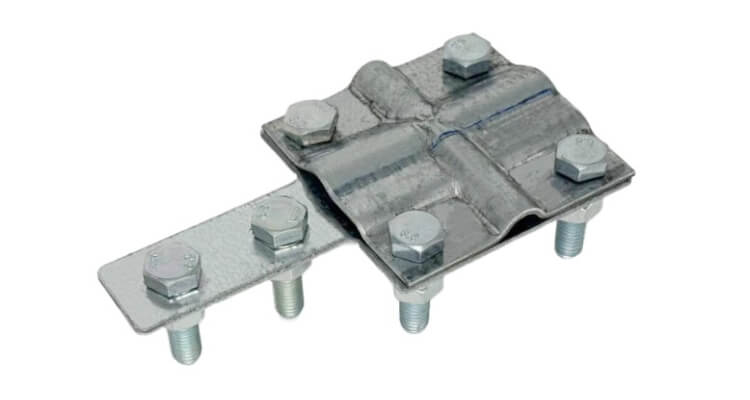

Как контактное давление и момент затяжки влияют на электрическое сопротивление зажимов заземления

Электрическое сопротивление соединений в системе заземления зависит от материала проводников, состояния контактных поверхностей и усилия их прижатия. Болтовые зажимы обеспечивают механическую фиксацию и электрический контакт между элементами конструкции. Недостаточный момент затяжки может привести к повышению переходного сопротивления, локальному нагреву и ухудшению надёжности соединения. Чрезмерное усилие также опасно, поскольку способно повредить резьбу, деформировать проводник или разрушить корпус зажима.

Что такое переходное сопротивление контакта

Переходное сопротивление возникает в месте соприкосновения двух токопроводящих поверхностей. Даже визуально ровные металлические детали имеют микроскопические неровности, поэтому фактический электрический контакт образуется на отдельных участках.

Величина сопротивления зависит от площади реального соприкосновения, состояния металла, наличия оксидных плёнок и контактного давления. Загрязнения и продукты коррозии способны существенно ухудшать электрическую проводимость соединения.

Как контактное давление влияет на проводимость

При увеличении усилия прижатия микронеровности контактирующих поверхностей частично деформируются. В результате увеличивается площадь фактического соприкосновения металлов и обычно уменьшается переходное сопротивление.

Однако зависимость не является линейной. После достижения определённого давления дальнейшее увеличение усилия может практически не улучшать электрические характеристики.

Для каждого типа соединителя предусмотрен допустимый диапазон механических нагрузок, обеспечивающий необходимую фиксацию без повреждения компонентов.

Почему важен момент затяжки болтов

Момент затяжки характеризует вращающее усилие, прикладываемое к крепёжному элементу. Его обычно указывают в ньютон метрах. При затягивании болта создаётся усилие предварительного натяжения, которое обеспечивает прижатие соединяемых деталей.

Зависимость между моментом затяжки и контактным давлением определяется характеристиками резьбы, трением, состоянием крепежа и конструкцией зажима.

Поэтому одинаковый момент на разных соединителях не гарантирует одинакового контактного давления. Необходимо использовать значения, установленные производителем конкретного изделия.

Последствия недостаточной затяжки

При слабом прижатии контактные поверхности могут смещаться под воздействием вибраций и температурных изменений. Это способствует нарушению электрического контакта и ускоренному окислению металла.

Повышенное переходное сопротивление увеличивает выделение тепла при прохождении электрического тока. В системах молниезащиты соединения дополнительно подвергаются воздействию кратковременных импульсных нагрузок большой величины.

При выборе зажимов заземления необходимо проверять допустимые размеры проводников, материал соединителя и требования к моменту затяжки.

Чем опасна чрезмерная затяжка

Превышение установленного момента может привести к пластической деформации контактных элементов, повреждению резьбы и уменьшению прочности соединения.

Особенно чувствительны к неправильному усилию соединители с относительно мягкими металлическими деталями. При повреждении резьбового соединения первоначальное контактное давление может снижаться в процессе эксплуатации.

Повторное затягивание повреждённого крепежа не гарантирует восстановление его характеристик. Такие элементы необходимо оценивать и при необходимости заменять.

Как правильно выполнять затяжку зажимов

Для контроля момента применяют исправный динамометрический инструмент. Перед монтажом проверяют состояние контактных поверхностей, отсутствие загрязнений и соответствие размеров соединяемых деталей.

При выполнении работ необходимо соблюдать следующие требования:

• Использовать совместимые по материалу соединительные элементы.
• Проверять целостность резьбы и контактных поверхностей.
• Соблюдать момент затяжки, указанный производителем.
• Не применять повреждённые болты и гайки.
• Учитывать требования к защите соединений от коррозии.
• Обеспечивать доступ к обслуживаемым контактным узлам.

Влияние коррозии и температурных изменений

При длительной эксплуатации контактное давление может изменяться вследствие температурных деформаций, ползучести материала и ослабления крепежа. Дополнительное влияние оказывает коррозия металлических поверхностей.

Контакты разнородных металлов требуют особого внимания, поскольку во влажной среде возможно развитие электрохимической коррозии. Для предотвращения повреждений используют совместимые материалы и предусмотренные конструкцией защитные решения.

Как проверить качество контактного соединения

После монтажа проверяют правильность сборки, состояние креплений и соответствие выполненной затяжки технической документации. При необходимости проводят измерение сопротивления соединения специализированным оборудованием.

В процессе эксплуатации осматривают доступные контактные узлы, выявляют признаки коррозии и механических повреждений. Измерения сопротивления заземляющего устройства позволяют оценивать его общие электрические характеристики, но не всегда обнаруживают дефект отдельного зажима.

При выявлении неисправного соединения необходимо установить причину изменения характеристик. Замена повреждённых компонентов должна выполняться с соблюдением требований проекта и производителя оборудования.
